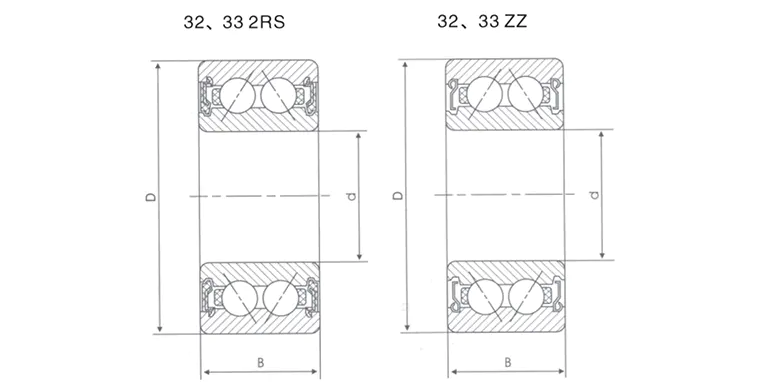

Basiscompositie
Binnen- en buitenringen: precisie bewerkte sporen met groeven, meestal gemaakt van chroomstaal met een hoog koolstof.
Dubbele rijballen: twee rijen stalen ballen zijn gerangschikt in een specifieke hoek om bidirectionele belastinguitwisseling te bereiken.
Kooi: nylon, messing of staal, om een uniforme verdeling van ballen te garanderen en wrijving te verminderen.
Contacthoek (α): meestal 15 °, 25 ° of 40 °, hoe groter de hoek, hoe sterker het axiale belastingscapaciteit.
Verschillen met lagers met één rij
| Functies | Angular Contact Ball -lager met één rij | Angular contact kogellager met dubbele rij |
| Richtingsrichting | Eenrichtings axiaal radiaal | Tweedeweg axiale radiaal |
| Stijfheid | Lager | Hogere (dubbele rijsteun) |
| Installatiecomplexiteit | Moet in paren worden gebruikt | Gebruik onafhankelijk om de montage te vereenvoudigen |
2. Principe van hoge belastingdragende capaciteit
- Mechanische voordelen van dubbele rijs symmetrische lay-out
Radiale belasting: twee rijen ballen delen radiale kracht en verminderen de concentratie van een puntspanning.
Axiale belasting: het ontwerp van de contacthoek ontbindt de axiale kracht in radiale kracht en de dubbele rijstructuur kan de stuwkracht in beide richtingen compenseren.
Koppelbelasting: het vermogen om het omverwervende moment te weerstaan is aanzienlijk beter dan die van lagers met één rij.
- Invloed van belangrijke ontwerpparameters
Contacthoek (α):
α = 15 °: focus op radiale belasting (zoals pompapparatuur).
α = 25 ° ~ 40 °: focus op axiale belasting (zoals machine gereedschapsspil).
Vooraflaadaanpassing: elimineer de klaring door voorspanning, verbetering van de stijfheid maar evenwicht het risico op temperatuurstijging.
- Materiaal en procesverbetering
Stalen kogelmateriaal: keramische bal (SI3N4) kan het gewicht verminderen en bestand zijn tegen hoge temperatuur.
Groove polijsten: oppervlaktebehandeling op nanoschaal vermindert het verlies van wrijvingen.
3. Typische toepassingsscenario's
- Hoge nauwkeurigheidsapparatuur
Machine Tool Spindle: hoge stijfheidseisen onder bidirectionele snijkrachten.
Industriële robotverbindingen: beren dynamische belastingen in meerdere richtingen.
- Zware belasting en compatibele scenario's met hoge snelheid
Gearbox: Zorg tegelijkertijd over radiale kracht en axiale stuwkracht.
Centrifugaalcompressor: stabiliteitsvereisten onder snelle rotatie.
4. Selectie en gebruik aanbevelingen
Selectiepunten
Laadtype: de axiale/radiale verhouding bepaalt de selectie van de contacthoek.
Snelheidslimiet: raadpleeg de limietsnelheid (DN -waarde) in de lagerhandleiding.
Smeermethode: smeermering (eenvoudig onderhoud) of oliemering (high-speed scenario).
Gemeenschappelijke misverstanden
Verkeerde voorspanning: overdekte veroorzaakt de temperatuurstijging en over-losering veroorzaakt trillingen.
Gemengde combinatie: vermijd mengen met lagers met één rij om ongelijke kracht te veroorzaken.
Onderhoudsleutel
Controleer regelmatig de klaring: de voorlaadkracht kan na slijtage mislukken.
Smeercyclus: het vetveranderingsinterval moet worden ingekort in een hoge temperatuuromgeving.
